XCG-CG510 / XCG-CG510C / XCG-CG240 / XCG-CG240C / XCG-CG160 / XCG-CG160C

GigE Vision

複数カメラの接続が可能な GigE Vision シリーズ

GS CMOSセンサー搭載モデル XCG-CGシリーズ

XCG-CGシリーズ

グローバルシャッターCMOSセンサーを搭載したPoE 対応 GigE Vision インターフェースのデジタルカメラの新シリーズです。
5.1 M、2.4 M、1.6 M、0.4 M 画サイズで、白黒モデル、カラーモデルをラインアップしました。
従来モデルXCG-Cシリーズと同一寸法のため、置き換えもスムーズです。
マシンビジョンなど画像処理で求められる、高信頼性かつ、高速、高感度のニーズにお応えします。

XCG-CG510（白黒）/

XCG-CG510C（カラー）

XCG-CG240（白黒）/

XCG-CG240C（カラー）

XCG-CG160（白黒）/

XCG-CG160C（カラー）

XCG-CG40（白黒）

Cマウント Cubicサイズ PoE 白黒モデルカラーモデル近赤外線領域対応＊ 5.1 M 2.4 M 1.6 M 0.4 M IEEE1588 エリアゲイン

＊XCG-CG510, XCG-CG240, XCG-CG160, XCG-CG40

XCG-CG510、XCG-CG510C、XCG-CG240、XCG-CG240C、XCG-CG160、XCG-CG160C、XCG-CG40のカメラ画像斜め45度

XCG-CG510、XCG-CG510C、XCG-CG240、XCG-CG240C、XCG-CG160、XCG-CG160C、XCG-CG40のカメラ画像左側面

XCG-CG510、XCG-CG510C、XCG-CG240、XCG-CG240C、XCG-CG160、XCG-CG160C、XCG-CG40のカメラ画像裏面

グローバルシャッターCMOSセンサー搭載により、歪みの無い高速撮像が可能です。ソニー独自機能の、エリアゲイン、シェーディング補正、IEEE1588準拠に加え、マシンビジョン用途で要求されるトリガーモード、ROI (Region of interest)モードなど多彩な機能を搭載しているラインアップです。

MOVIE 製品概要仕様機能紹介接続方法関連リンク

MOVIE

Pregius について

※Pregius についてのお問い合わせはこちら

Pregiusは、ソニー（株）の商標です。Pregius（プレジウス）は、ソニーの低ノイズCCD構造を採用し、高画質を実現したアクティブピクセル型CMOSイメージセンサーグローバルシャッター画素技術です。

製品概要

高精細・高速画像取り込み

白黒	カラー	センサーサイズ	解像度	フレームレート	最大出力画素数（H）×（V）
XCG-CG510	XCG-CG510C	2/3型 GS CMOS	5.1 M	23 fps	2,464 × 2,056
XCG-CG240	XCG-CG240C	1/1.2型 GS CMOS	2.4 M	41 fps	1,936 × 1,216
XCG-CG160	XCG-CG160C	1/2.9型 GS CMOS	1.6 M	75 fps	1,456 × 1,088
XCG-CG40		1/2.9型 GS CMOS	0.4 M	300 fps	728 × 544

高精細・高速画像取り込み

フレームレート優先か、全機能を利用できるモードを選択できます

モデル	フレームレート優先 Mode 0		全機能利用可 Mode 1
XCG-CG510/CG510C	8 bit	23 fps	8/10/12 bit	15 fps
			YUV422	11 fps
			RGB24	7 fps
XCG-CG240/CG240C	8 bit	41 fps	8/10/12 bit	32 fps
	10 bit	33 fps	YUV422	25 fps
			RGB24	17 fps
XCG-CG160/CG160C	8 bit	75 fps	8/10/12 bit	50 fps
			YUV422	37 fps
			RGB24	25 fps
XCG-CG40	8 bit	300 fps	8/10/12 bit	200 fps

仕様

インターフェース	GigE Vision®（Ver.2.0/1.2）準拠
カメラ制御	GenICam™ （Ver.1.0）準拠
同期方式	ハードウェアトリガー／ソフトウェアトリガー
ユニーク機能	エリアゲイン、シェーディング補正^＊1、IEEE1588準拠、欠陥補正、低トリガーレイテンシー、トリガーレンジ、スペシャルトリガー、温度読み出し、3x3フィルター、Look up Table（LUT）、マルチROI^＊2、ビニング^＊3、クォーターモード^＊4
レンズマウント	Cマウント
外形寸法（W × H × D）	29 × 29 × 42 mm
質量	約 65 g

＊1 XCG-CG40を除く　＊2 XCG-CG160/CG160C　＊3 XCG-CG510/CG240/CG160（XCG-CG510/CG240はシリアルNo. 3203001～対応）
＊4 XCG-CG510C/CG240C/CG160C (XCG-CG510C/CG240CはシリアルNo. 3203001～対応、XCG-CG160CはシリアルNo. 3206001～対応）

機能紹介

画質改善	エリアゲイン	任意の最大16か所に対して0倍から32倍までの個別のゲイン設定が可能
	欠陥補正	出荷後発生する後発白欠陥、高低温時や長秒露光時に増加する白欠陥、黒欠陥を補正
	シェーディング補正	光源の向きやレンズ収差影響による明るさのムラを補正し、フラットな状態にする機能＊XCG-CG40非対応
	Look up Tabel（LUT）	入力信号をさまざまな出力に変換
	3x3フィルター	3×3画素のマトリックス演算を行い、輪郭抽出などの処理を加えた画像出力が可能
画像最適化	イメージフリップ	画像の上下反転、左右反転、180度回転を設定
	ユーザーセット	16パターンのカメラ設定の保存が可能起動時パターンを選択可能
	フレームレート制御	任意のフレームレートの設定が可能
	ビニング	縦横2ピクセル単位でのビニングに対応し画角を変えずにフレームレートの増加と感度が向上＊XCG-CG510/CG240/CG160のみ
	クォーターモード	ベイヤー配列からRGBデータに変換し、縦横1ピクセルを間引き、画角を変えずにデータ量の削減に寄与（出力方式はRGBのみ）＊XCG-CG510C/CG240C/CG160Cのみ
画抽出	マルチROI	最大有効撮像領域から任意の2か所（最大）の矩形領域を含んだ映像の読み出しが可能＊XCG-CG160/CG160Cのみ
	部分読み出し	最大有効撮像領域から1ヶ所の矩形領域の読み出しが可能
	フレームレート変化	部分読み出し時のHEIGHTによって最速フレームレートが変化ビニング機能の組み合わせ可能
トリガー	トリガーレイテンシー	トリガー信号入力から露光開始までの時間短縮
	トリガーレンジ制限	トリガー信号ラインの外乱ノイズなどを除去するノイズフィルター
	トリガー	ハードウェアトリガー、ソフトウェアトリガーに対応
	バーストトリガー	露光回数、露光間隔、露光時間を指定し、トリガーのタイミングを起点として連続して撮影を行う機能
	バルクトリガー	あらかじめユーザーセット（最大16）の設定を覚えさせておき、トリガーに対してユニークな動作をさせる機能＊XCG-CG40非対応
	シーケンシャルトリガー	トリガーを入れるたびに順次ユーザーセットを呼び出して駆動するモード＊XCG-CG40非対応
	フリーセットシーケンス	1回のトリガー信号で複数会（最大10パターン）の露光、GPO出力を行うことが可能＊XCG-CG40非対応
同　期	IEEE1588準拠	Ethernetケーブル経由で複数のカメラの露光の同期が可能
帯域制御	メモリーショット	カメラ映像を指定枚数までカメラに保存し、任意のタイミングで画像出力を行う機能
帯域制御	出力タイミング制御	露光終了時、画像出力の開始タイミングを遅延させる機能
その他	温度読み出し	カメラ内部の温度を読み出す機能
	パルス出力	外部機器のPWMコントロールを想定し、任意のクロック周波数を出力できる機能
	近赤外領域高感度	波長帯域に感度があるカメラでの撮影により暗視下の環境での画像取得が可能＊XCG-CG510/CG240/CG160/CG40のみ

グローバルシャッターCMOSセンサー搭載
デジタルカメラの機能詳細 GigE Vision 製品別機能比較表を見る

	製品名	XCG- CG510	XCG- CG510C	XCG- CG240	XCG- CG240C	XCG- CG160	XCG- CG160C	XCG- CG40
利用目的	白黒／カラー	白黒	カラー	白黒	カラー	白黒	カラー	白黒
	画サイズ	5.1 M		2.4 M		1.6 M		0.4 M
	センサーサイズ	2/3 型 (IMX264)	2/3 型 (IMX264)	1/1.2 型 (IMX249)	1/1.2 型 (IMX249)	1/2.9 型 (IMX273)	1/2.9 型 (IMX273)	1/2.9 型 (IMX287)
	最大フレームレート	23 fps (8 bit, Mono/Raw)		41 fps (8 bit, Mono/Raw)		75 fps (8 bit, Mono/Raw)		300 fps (9bit, Mono/Raw)
画質改善	エリアゲイン	●	●	●	●	●	●	●
	欠陥補正	●	●	●	●	●	●	●
	LUT (Look up Table)	●	●	●	●	●	●	●
	3x3フィルター	●	●	●	●	●	●	●
	ワイドダイナミックレンジ
	フレーム演算
	エリア露光
	シェーディング補正	●	●	●	●	●	●
画像最適化	イメージフリップ	●	●	●	●	●	●	●
	ユーザーセット	●	●	●	●	●	●	●
	フレームレート制御	●	●	●	●	●	●	●
	ビニング	●		●		●
	間引き
	クォーターモード		●		●		●
画抽出	部分読み出し	●	●	●	●	●	●	●
	マルチROI					●	●
	フレームレート変化	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る
トリガー	トリガーレイテンシー	●	●	●	●	●	●	●
	トリガーレンジ制限	●	●	●	●	●	●	●
	トリガー（フリーラン）	●	●	●	●	●	●	●
	バーストトリガー	●	●	●	●	●	●	●
	バルクトリガー	●	●	●	●	●	●
	シーケンシャルトリガー	●	●	●	●	●	●
	フリーセットシーケンス	●	●	●	●	●	●
同期	IEEE1588準拠	●	●	●	●	●	●	●
帯域制御	メモリーショット	●	●	●	●	●	●	●
帯域制御	出力タイミング制御	●	●	●	●	●	●	●
その他	温度読み出し	●	●	●	●	●	●	●
	パルス出力	●	●	●	●	●	●	●
	近赤外領域高感度	●		●		●		●

接続方法

PoE接続

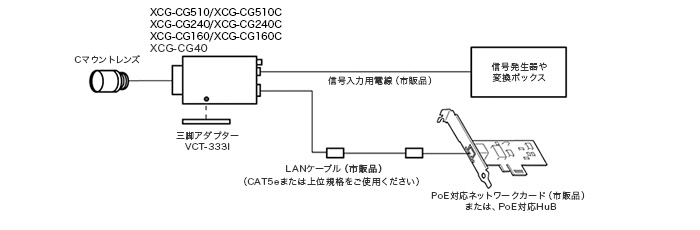

①カメラにレンズを装着する。➁カメラに必要に応じ3脚アダプター（VCT-333I)を装着する。③信号入力用電線（市販品）でカメラと信号発生器や変換ボックスを接続する。④LANケーブル（市販品）でカメラとPoE対応ネットワークカード（市販品）またはPoE対応HuBと接続する。 LANケーブルはCAT5または上位規格をご使用ください。

DC12V接続

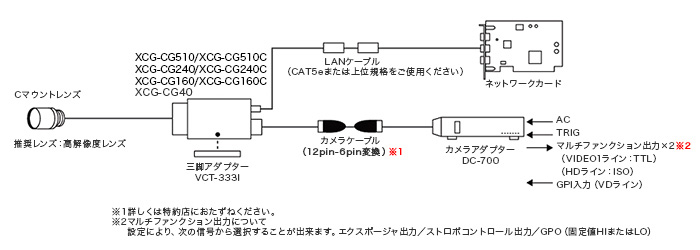

①カメラにレンズを装着する。➁カメラに必要に応じ3脚アダプター（VCT-333I)を装着する。③LANケーブル（市販品）でカメラとネットワークカードを接続する。④カメラケーブル（12pin-6pin変換）でカメラとカメラアダプター（DC-700）を接続する。カメラアダプターDC-700、AC入力、TRIG入力、マルチファンクション出力ｘ2＊２（VIDEO1ライン：TTL）（HDライン：ISO）GPI入力（VDライン）推奨レンズ：高解像度レンズ　LANケーブルはCAT5または上位規格をご使用ください。 12pin-6pin変換ケーブルについては特約店におたずねください。マルチファンクション出力について：設定により次の信号を選択することができます。エクスポージャ出力/ストロボコントロール出力/GPO(設定値HIまたはLO)
