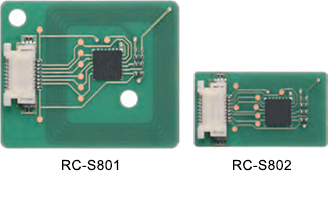

有線端子付きNFCモジュール
RC-S801 生産終了予定
有線端子付きNFCモジュールRC-S802 生産終了予定
非接触ICチップRC-S926 生産終了予定
NFC対応スマートフォンやパソリ等のNFC対応リーダー/ライターと、電子機器製品との間でのデータ通信を可能にする有線端子付きNFC対応無線モジュールです。
特長
無線・有線インターフェース
有線インターフェースは、独自の3線式・半二重通信を採用しており、低速のホストCPUでも制御可能です。無線インターフェースから本製品へのアクセスを行うリーダー/ライター側のアプリケーション開発には、SDK for NFC等の既存製品が利用可能です。
※ 有線側アプリケーションは、仕様書に基づきお客様による開発が必要となります。
※ インターフェース制御ライブラリーの提供は予定しておりません。
低消費電流
動作時の消費電流を1mA以下に、待機時の消費電流を0.1μA以下に抑えており、電池で動作する電子機器製品への応用を想定した電源条件を備えています。
磁界検知機能
リーダー/ライターが発生させる磁界を検知して、ホストCPUに通知する機能を搭載しています。
NFCフォーラムType 3 Tagをエミュレーション可能
リーダー/ライターが送信するコマンドに応じて、ホストCPUが適切なデータを設定することで、NFCフォーラムで規定されるType 3 Tagをエミュレーションできます。これによりNFCフォーラムの仕様に準拠したリーダー/ライターとの通信が可能になります。

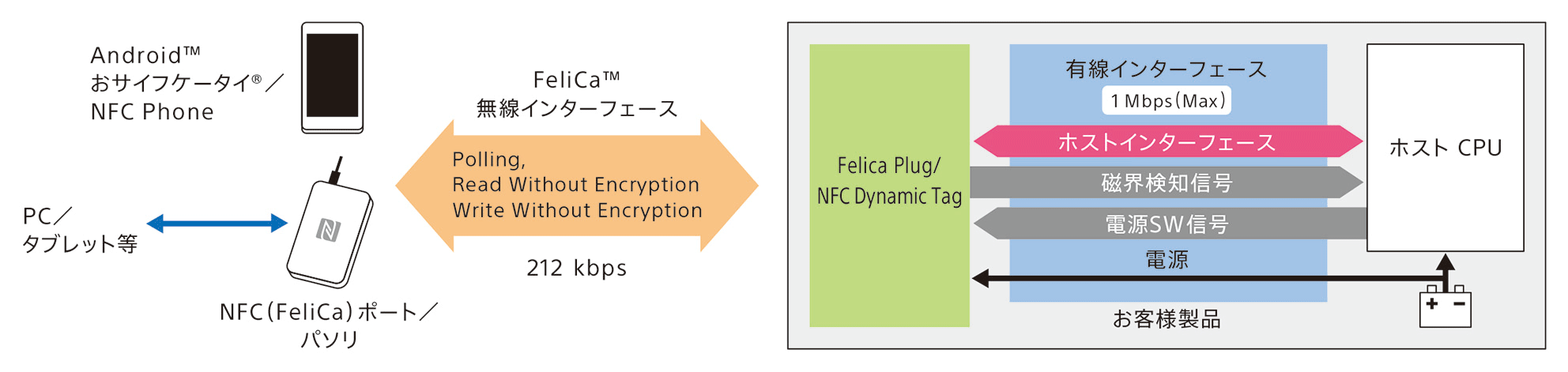

システム構成例
※ 本製品は不揮発メモリーを持っておらず、電源を切断すると内部データは失われます。FeliCaカードのように情報を常時保持する機能は持っていません。
※ 無線インターフェース部分に記載した212 kbpsは、通信部の変調速度です。
※ データ転送の実効速度は、有線インターフェースを制御するホストCPUや、無線インターフェースの対向側システムの処理性能にも依存します。
※ お客様製品への搭載後、想定する対向側システムとの通信特性を、必ずご確認ください。
製品仕様
RC-S801 | RC-S802 | ||
---|---|---|---|
通信距離※1 | 10 mm(RC-S320/RC-S330使用時) | 10 mm(RC-S320/RC-S330使用時)※2 | |
無線部 | 通信方式 | ISO/IEC 18092 (212 kbps Passive communication mode)に準拠 | |
動作周波数 | 13.56 MHz | ||
通信速度 | 212 kbps | ||
有線部 | 通信方式 | 3線式半二重シリアル通信(独自方式) | |
通信速度 | ホストCPUに依存(Max.1M bps) | ||
使用環境 | 温度 0 ℃〜40 ℃、湿度 20 %〜90 % RH 温度 40 ℃超〜50 ℃、湿度 50 % RH 以下 |
||
保存環境 | 温度 -40 ℃〜+60 ℃、湿度 80 % RH 以下 温度 -10 ℃〜+60 ℃、湿度 60 % RH 以下 |
||
外形寸法(幅×高さ×奥行き) | 約24 mm × 2.95 mm × 20 mm | 約19.5 mm × 2.95 mm × 11 mm | |
質量 | 約0.73 g | 約0.45 g | |
動作電圧 | 1.8 V〜3.7 V | ||
消費電流(25 ℃) | 動作時:1 mA以下(無負荷) 待機時(RF非検出時):0.1 μA以下 |
||
コネクター | FPC/FFC用8極下接点タイプ, ピッチ:0.5 mm 適応FPC/FFC厚:0.3 mm |
||
※1 通信距離は使用環境により異なります。周囲の電波や金属による影響がない理想的な環境での値で、リーダー/ライターアンテナとRC-S801/RC-S802が平行な状態で、かつそれぞれの中心点が同一線上に配置された場合の性能値です。
※2 RC-S801より通信可能なエリアが狭くなります。
RC-S926 | ||
---|---|---|
無線部 | 通信方式 | ISO/IEC 18092 (212 kbps Passive communication mode)に準拠 |
動作周波数 | 13.56 MHz | |
変調方式 | ASK変調 | |
ビットコーディング | マンチェスタ符号化方式 | |
データ転送速度 | 212 kbps | |
有線部 | 通信方式 | 3線式半二重シリアル通信(独自方式) |
データ転送速度 | ホストCPUに依存(Max.1M bps) | |
動作温度範囲 | −25 ℃〜+85 ℃ | |
保存温度範囲 | −40 ℃〜+125 ℃※1 | |
消費電流(25℃) | 動作時:1 mA以下(無負荷) 待機時(RF非検出時):0.1 μA以下 |
|
パッケージ | VQON24 | |
外形寸法(幅×高さ×奥行き) | 約3.8 mm × 3.8 mm × 0.55 mm(最大) | |
梱包形態 | テープ&リール | |
実装方法 | リフローによる半田付け | |
※1 ICチップ単体での保存温度
