- FCB-EV9520L
FCB-
フルHDモデル
国内メーカーのレンズ・イメージセンサー・ISPを搭載した高画質LVDS出力モデル
高画質
高感度
スーパ—イメージスタビライザー
光学30倍
ズームレンズ搭載
デジタルズーム
ワイドダイナミックレンジ
Defog
VE
ノイズリダクション
2160p
1080p
720p
ソニーの新しいフルHD 1/2.8型カラーイメージセンサーを採用し、最低被写体照度0.009 lx＊1の高感度を実現。フルHDの高解像度と光学30倍ズームを備え、インフラ点検、人命救助ドローンやスマート畜産・養殖などの分野にもその効果を発揮します。従来機種FCB-EV7520シリーズと筐体サイズが同一の小型カメラブロックです。
＊1 最低被写体照度 ICR-Off,1/30秒,50%,高感度モードON
3大特長

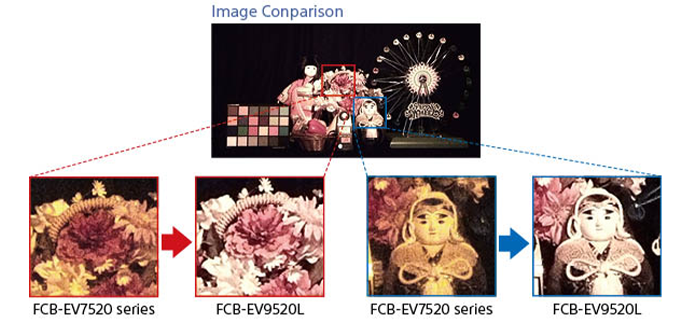

高感度
STARVIS™ 2のイメージセンサー採用による 暗視下での視認性向上
新しいセル構造や回路技術の導入により光を高効率に利用でき、従来機種のイメージセンサーよりも2倍近く＊の感度を有します。
これにより、夜間や暗い室内等で被写体をより鮮明に捉えることができます。
＊カメラブロックの感度は、レンズなどの光学系、イメージセンシングプロセッサー特性の影響を受けるため、イメージセンサー感度とは異なります。
カメラブロックの感度については下記最低被写体照度をご参照ください。
最低被写体照度（高感度モードON時、1/30秒, 50％）
ICR-OFF: 0.009 lx
ICR-ON: 0.00008 lx
※最低被写体照度は光源などの照明条件により異なります。
スーパーイメージスタビライザー
厳しい振動環境でもスムーズな映像を実現
従来のスタビライザー機能からブレ抑制を大幅に改善し、振動の大きい厳しい環境下においてもブレの少ない高精細な動画を撮影できます。
“Super” と ”Super＋（プラス）”＊の２モードを搭載。
＊フルHDまたは、HD出力時に使用可能

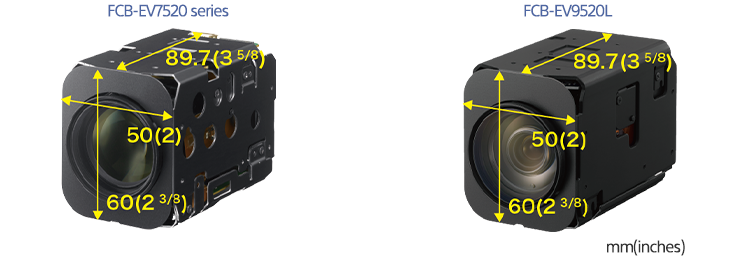

互換性
従来の1/2.8型モデルとの置き替えが容易
従来機種（FCB-EV7520シリーズ） と同一筐体サイズのため、置き替えが容易に行えます＊ 。 また、LVDS出力のピンアサインメントについても同等なので、設計工数を大幅に削減できます。
＊レンズ位置が2㎜ほど下にずれます。
アプリケーション例
インフラ点検
インフラ施設の検査には、人的負荷が大きくかかります。FCB-EV9520Lは、フルHDの高画質と光学30倍ズームに加え、暗所での撮影を可能にする低照度性能により、点検業務の安全性や効率化に貢献します。
昨今、増加しているカメラを搭載した水中ドローン (ROV:Remotely Operated Vehicles)をはじめ全般的なドローン検査にも効果を発揮します。
人命救助・警備ドローン
救命活動の現場では72時間が勝負と言われています。
近赤外光を用いたIR機能や、0.009 lx＊ という最低被写体照度は、暗視下での視認性を向上し、日没後や夜間の捜索活動を可能にします。
山岳地帯や海上の救助活動における生存率を上げることが期待できます。
＊ 最低被写体照度 ICR-Off, 1/30秒, 50%, 高感度モードON
スマート畜産・養殖
養殖や畜産分野ではAIを用いた画像判別技術の活用が進んでいます。
卓越した低照度性能やワイドダイナミックレンジ機能は、機械処理に必要な細部の撮影に有利なため、省人化にその威力を発揮し、一次産業の労働力不足解消やコスト削減に貢献します。
製品概要
| FCB-EV9520L (LVDS) | |
|---|---|
| 撮像素子 （有効画素数） |
1/2.8-type STARVIS™2 CMOS Sensor (213万画素) |
| 出力画素数 （H x V) |
1920x1080, 1280x720 |
| 映像信号方式 | 1080p/60, 1080p/59.94, 1080p/50, 1080p/30, 1080p/29.97, 1080p/25, 1080i/60, 1080i/59.94, 1080i/50, 720p/60, 720p/59.94, 720p/50, 720p/30, 720p/29.97, 720p/25 |
| 最低被写体照度 （高感度モードON時、 1/30秒, 50％） |
ICR-OFF : 0.009 lx ICR-ON: 0.00008 lx |
| 主要機能 | 光学30倍ズーム スーパーイメージスタビライザー(Super)／Super＋（プラス） Wide-D |
仕様
| FCB-EV9520L (LVDS) | |
|---|---|
| レンズ (wide ~ tele) |
光学30倍レンズ f = 4.3 mm ~ 129.0 mm , F1.6 ~ 4.7 |
| ズームモード | スタンダードモード/ バリアブルモード / ダイレクトモード |
| デジタルズーム | 12倍 (光学ズームとの組み合わせで最大360倍) |
| 映像出力 | Digital : Y/Pb/Pr 4:2:2(LVDS) ( Y:8bit , C:8bit , Vsync, Hsync, Field, Clock)(SMPTE274M/SMPTE296M) |
| カメラ制御 | VISCA protocol (CMOS 3.3V Level, 5.5V トレラント); 9.6 kbps, 19.2 kbps, 38.4 kbps, 115.2 kbps, Stop bit：1 bit |
| 主な機能 | ワイドダイナミックレンジ(Wide-D)、Visibility Enhancer(VE)、Defog、 ノイズリダクション（3D+2D）／独立設定（3D, 2D）、Auto ICR、 プライバシーゾーンマスキング、モーションディテクション、 スローAEレスポンス、スーパーイメージスタビライザー(Super)／Super＋（プラス）、 StableZoom™、ピクチャーエフェクト、温度読み出し、上下反転(E-Flip)、 ポジションプリセット、カスタムプリセット 、Spot フォーカス/AE/AWE |
| 同期方式 | 内部同期 |
| 電源電圧 | 7.0 V ~ 12.0 V DC |
| 外形寸法 （WｘHｘD） |
50 x 60 x 89.7 mm |
| 質量 | 約 239 g |
コネクターピンアサインメント
| FCB-EV9520L (LVDS I/F) | ||
|---|---|---|
| Pin No. | Name | Level |
| 1 | TXOUT3 ＋ | |
| 2 | TXOUT3 ー | |
| 3 | TXCLKOUT ＋ | |
| 4 | TXCLKOUT ー | |
| 5 | TXOUT2 ＋ | |
| 6 | TXOUT2 ー | |
| 7 | TXOUT1 ＋ | |
| 8 | TXOUT1 ー | |
| 9 | TXOUT0 ＋ | |
| 10 | TXOUT0 ー | |
| 11 | GND | |
| 12 | TxD | CMOS 3.3 V （Low: Max 0.1 V、High: Min 2.4 V） |
| 13 | RxD | CMOS 3.3 V （Low: Max 1.0 V、High: Min 2.3 V） 5.5Vトレラント |
| 14 | DC IN | 7 〜 12 V DC |
| 15 | DC IN | 7 〜 12 V DC |
| 16 | DC IN | 7 〜 12 V DC |
| 17 | DC IN | 7 〜 12 V DC |
| 18 | DC IN | 7 〜 12 V DC |
| 19 | GND | |
| 20 | GND | |
| 21 | TXOUT7 ＋ | Single out mode: open |
| 22 | TXOUT7 ー | Single out mode: open |
| 23 | TXOUT6 ＋ | Single out mode: open |
| 24 | TXOUT6 ー | Single out mode: open |
| 25 | NC | |
| 26 | RESET | リセット : Low(GND)、 リセット解除：Open（High Impedance） |
| 27 | TXOUT5 ＋ | Single out mode: open |
| 28 | TXOUT5 ー | Single out mode: open |
| 29 | TXOUT4 ＋ | Single out mode: open |
| 30 | TXOUT4 ー | Single out mode: open |
