NFC/FeliCaリーダーモジュール
RC-S016B NEW
RC-S016C NEW
- FeliCa Standard SD3対応
- AES対応／高セキュリティ
- FeliCa、ISO/IEC 14443 Type A/Type B、ISO/IEC 15693に対応
概要
本モジュールはコントロール基板とアンテナ、両者を接続するケーブルで構成されています。本製品を使用することで、FeliCaカードのセキュリティ領域（鍵あり）にアクセスすることができます。
最新のFeliCa Standard SD3の暗号処理機能を備えた高セキュリティのNFC/FeliCa リーダーモジュールです。
また、FeliCa以外にも、ISO/IEC 14443 Type A / Type B、および、ISO/IEC 15693に対応しています。
主な特長
FeliCa Standard SD3 に対応し、最新のFeliCa機能をサポート
セッションタイマー機能の追加や乱数化ID機能の拡張により、セキュリティとプライバシー保護が強化され、FeliCaを活用したサービスの信頼性と拡張性を支えます。
マイナンバーカードの安定した読み取りが可能
ISO/IEC 14443 Type A / Type B に対応し、マイナンバーカード(TypeB)の読み取りが可能です。
また、優れたアンテナ性能により通信性能が向上し、カードの位置ずれにも強いため、カードとの通信処理が迅速に完了します。これにより、窓口端末や券売機などにおいて高いユーザビリティを提供します。
位相反転Nullが発生しにくい設計で、安定した通信性能を発揮
既存機種と比較して、位相反転NUllが発生しにくいRF回路およびアンテナ設計を行っております。
これにより、最大通信距離から近接まで途切れることのない安定した通信が可能となり、より早いタイミングでカードとの通信が完了します。
製品仕様
| RC-S016B | RC-S016C | ||
|---|---|---|---|

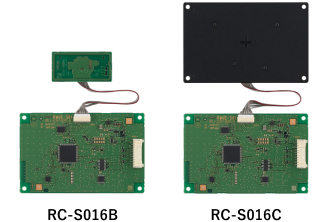

| 外観 |  |
 |
|
| 国内電波法区分 | 型式指定を受けた誘導式読み書き通信設備 | ||
| 通信方式 | ISO/IEC 18092
(212 kbps / 424 kbps Passive communication mode)に準拠 ISO/IEC 14443 Type A / Type Bに準拠 ISO/IEC 15693に準拠 |
||
| 通信距離（対カード・デバイス）1) | 約30mm（RC-S100、RC-S120、RC-S140）
約30mm（MIFARE Classic） 約25mm（MIFARE DESFire） 約20mm（マイナンバーカード（eLWISE）） 約40mm（I-CODE SLI） |
約100mm（RC-S100、RC-S120、RC-S140）
約80mm（MIFARE Classic） 約70mm（MIFARE DESFire） 約60mm（マイナンバーカード（eLWISE）） 約100mm（I-CODE SLI） |
|
| 搬送波周波数（対カード・デバイス） | 13.56 MHz | ||
| 通信速度（対カード・デバイス）2) | FeliCa：212 kbps、 424 kbps 3)
ISO/IEC 14443 Type A / Type B：106 kbps、212 kbps、424 kbps、848 kbps 4) ISO/IEC 15693：26 kbps |
||
| 通信速度（対コントローラー） | RS-232C：9.6kbps、19.2kbps、38.4kbps、115.2kbps
RS-485：19.2kbps、115.2kbps、153.6kbps、230.4kbps、460.8kbps、921.6kbps、1,228.8kbps |
||
| 外部インターフェース | RS-232CまたはRS-485から選択可能 5)
日本圧着端子製造株式会社製 SM10B-PASS-TB（2.0 mm 電線対基板接続用コネクター） （SMT／ライトアングル／10 極） |
||
| 使用環境（結露、氷結のないこと）6) | 温度 －10 ℃ ～ ＋ 40 ℃ 湿度 20%RH～ 90 ％ RH
温度 40 ℃超 ～ ＋ 60 ℃ 湿度 50 ％ RH 以下 |
||
| 保存環境（結露、氷結のないこと） | 温度 －30 ℃ ～ ＋ 70 ℃ 湿度 60 ％RH 以下 | ||
| 質量 | 約35g 7) | 約105g 7) | |
| 外形寸法 (幅×高さ×奥行き） |
コントロール基板 | 約104 mm × 7 mm × 67 mm | |
| アンテナ | 約50 mm × 6 mm × 25 mm | 約104 mm × 7 mm × 67 mm | |
| アンテナケーブル長 | 約118 mm | ||
| 電源電圧、消費電流（通常動作時） | DC12V、100mA | DC12V、190mA | |
1) 通信距離はご利用カードと使用環境によって異なります。周囲の電波や金属による影響がない理想的な環境内で、ソニーが選定したカードを使用して測定した値です。
2) カード1枚での利用に限ります。必ずしも正常動作が保証されているわけではありません。
3) ご使用のカードやデバイスが424 kbps通信に対応している必要があります。
4) ご使用のカードやデバイスが212 kbps、424 kbps、848 kbps 通信に対応している必要があります。
5) 同時に利用はできません。
6) 機能保証温度。詳細は製品仕様書をご覧ください。
7) コントロール基板、アンテナ、アンテナケーブル全てを含みます。
動作確認済みカード・デバイス ※)
マイナンバーカード（マイナ保険証、マイナ免許証など）、IC運転免許証、 税理士カード、電子車検証、パスポート（国内）、在留カード、HPKIカード
FeliCaカード・デバイス
・ FeliCa Standard、 FeliCa Lite-S
MIFARE サンプルカード
・ MIFARE Classic、 MIFARE Ultralight、 MIFARE DESFire、 MIFARE Plus
モバイルFeliCa対応端末（おサイフケータイ）
NFC Forum Type 2 / 3 / 4A / 4B / 5 Tag
※ 弊社環境にて動作確認済みであり、すべての環境、条件において動作を保証するものではありません。
