グローバルシャッターCMOSセンサー搭載デジタルカメラの機能詳細

画質改善 画像最適化 画抽出 トリガー 同期 帯域制御 その他
マルチROI 部分読み出し フレームレート変化

マルチROI

XCL-SG510/SG510C

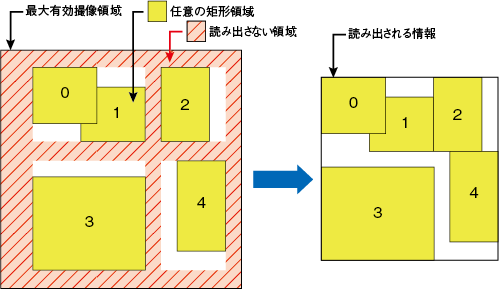

最大有効撮像領域から任意の8か所（最大）の矩形領域を含んだ映像を読み出すことができます。
これにより読み出す情報を限定し、フレームレートを高速化できます。

マルチROI XCL-SG510/SG510C
XCL-CG160/CG160C, XCG-CG160/CG160C, XCU-CG160／CG160C

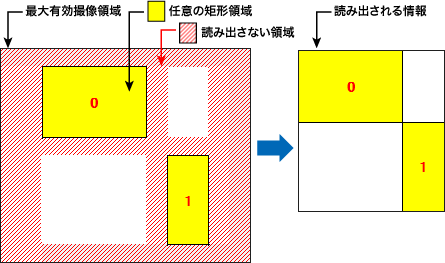

最大有効撮像領域から任意の2か所（最大）の矩形領域を含んだ映像を読み出すことができます。
これにより読み出す情報を限定し、フレームレートを高速化できます。

マルチROI XCG-CG160/CG160C

部分読み出し

  • 全モデル搭載機能

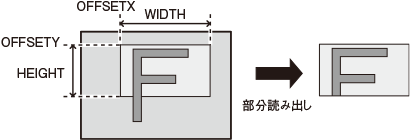

有効画素領域から選択したい領域だけを読み出すことができます。
不要部分の高速吐き捨てを行うので、高速に読み出すことができます。

部分読み出し

フレームレート変化

  • 全モデル搭載機能

部分読み出し時のHeight設定により、最速フレームレートが変化します。
ビニング機能も組み合わせ可能です。

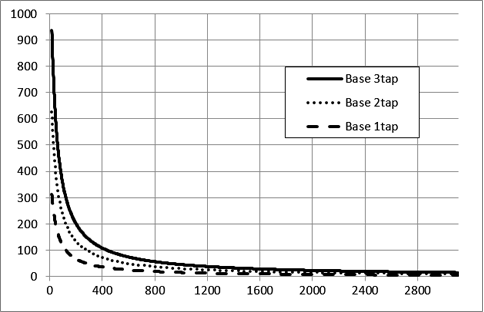

■XCL-SG1240/SG1240Cの例

BASE-CLOCK:85MHz時

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 3000
OffsetY 0

Base 3tap Mono8

  VBIN=1 VBIN=2
Frame Rate 20.18 20.18

Base 2tap Mono8

  VBIN=1 VBIN=2
Frame Rate 13.45 13.45

Base 1tap Mono8/10/12

  VBIN=1 VBIN=2
Frame Rate 6.73 6.73

BASE-CLOCK:65MHz時

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 3000
OffsetY 0

Base 3tap Mono8

  VBIN=1 VBIN=2
Frame Rate 15.54 15.54

Base 2tap Mono8

  VBIN=1 VBIN=2
Frame Rate 10.30 10.30

Base 1tap Mono8/10/12

  VBIN=1 VBIN=2
Frame Rate 5.15 5.15

BASE-CLOCK:45MHz時

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる
Height 3000
OffsetY 0

Base 3tap Mono8

  VBIN=1 VBIN=2
Frame Rate 10.69 10.69

Base 2tap Mono8

  VBIN=1 VBIN=2
Frame Rate 7.13 7.13

Base 1tap Mono8/10/12

  VBIN=1 VBIN=2
Frame Rate 3.56 3.56
■XCL-SG510/SG510Cの例

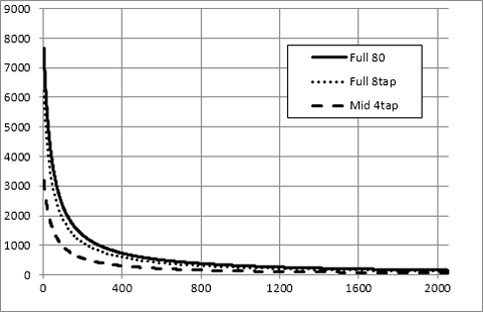

BASE-CLOCK:85MHz時

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 2048
OffsetY 0

Full 80 Mono8

  VBIN=1 VBIN=2
Frame Rate 154.09 302.66

Full 8tap Mono8

  VBIN=1 VBIN=2
Frame Rate 124.89 245.32

Medium 4tap Mono8/10/12

  VBIN=1 VBIN=2
Frame Rate 64.25 126.20
映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。

Base 3tap Mono8

  VBIN=1 VBIN=2
Frame Rate 48.43 95.12

Base 2tap Mono8/10/12

  VBIN=1 VBIN=2
Frame Rate 32.57 63.97

Base 1tap Mono8/10/12

  VBIN=1 VBIN=2
Frame Rate 16.41 32.23
■XCL-CG510/CG510Cの例

BASE-CLOCK:45MHz時

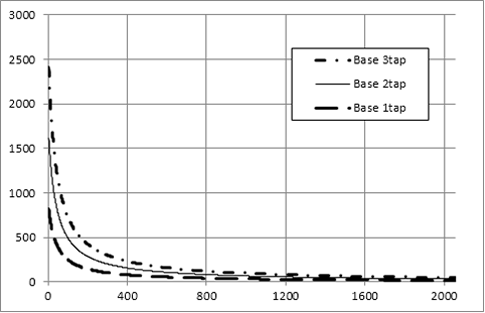

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 2048
OffsetY 0

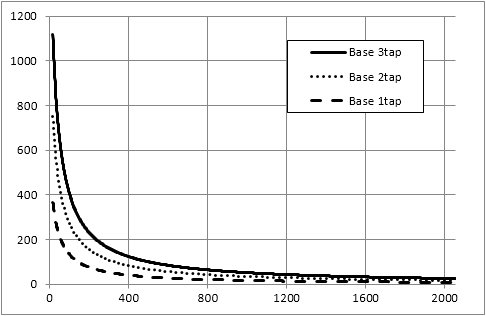

Base 3tap Mono8

  VBIN=1 VBIN=2
Frame Rate 25.76 25.76

Base 2tap Mono8

  VBIN=1 VBIN=2
Frame Rate 17.31 17.31

Base 1tap Mono8/10/12

  VBIN=1 VBIN=2
Frame Rate 8.49 8.49

BASE-CLOCK:75MHz時

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 2048
OffsetY 0

Base 3tap Mono8

  VBIN=1 VBIN=2
Frame Rate 35.79 35.79

Base 2tap Mono8

  VBIN=1 VBIN=2
Frame Rate 28.85 28.85

Base 1tap Mono8/10/12

  VBIN=1 VBIN=2
Frame Rate 14.48 14.48
■XCL-CG160/CG160Cの例

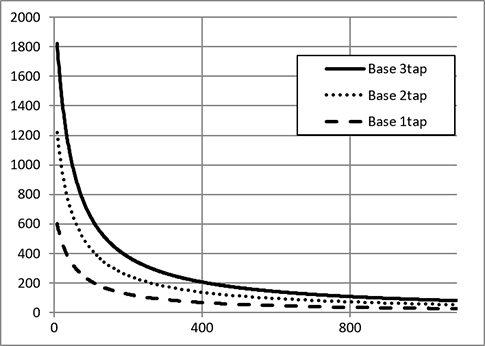

BASE-CLOCK:75MHz時

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
  Binning(1x1) Binning(2x2)
Height 1080 540
OffsetY 0

Base 3tap Mono8

  Binning(1x1) Binning(2x2)
Frame Rate 127.36 504.64

Base 2tap Mono8/10/12

  Binning(1x1) Binning(2x2)
Frame Rate 90.47 322.41

Base 1tap Mono8/10/12

  Binning(1x1) Binning(2x2)
Frame Rate 44.54 166.70

BASE-CLOCK:45 MHz

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる
  Binning(1x1) Binning(2x2)
Height 1080 540
OffsetY 0

Base 3tap Mono8

  Binning(1x1) Binning(2x2)
Frame Rate 81.26 309.14

Base 2tap Mono8/10/12

  Binning(1x1) Binning(2x2)
Frame Rate 54.24 208.62

Base 1tap Mono8/10/12

  Binning(1x1) Binning(2x2)
Frame Rate 26.73 100.02
■XCG-CG510/CG510Cの例

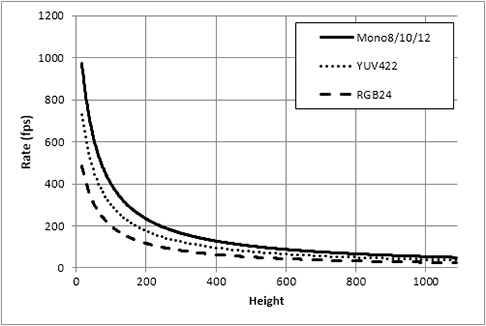

Mode 0

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 2048
OffsetY 0

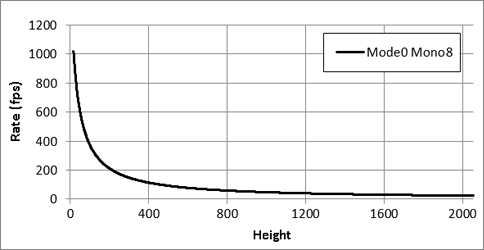

Mode0　Mono8

Frame Rate 23.50

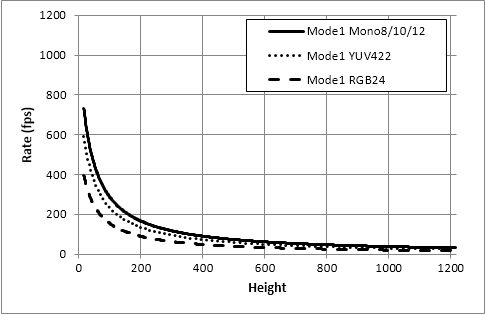

Mode 1

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 2048
OffsetY 0

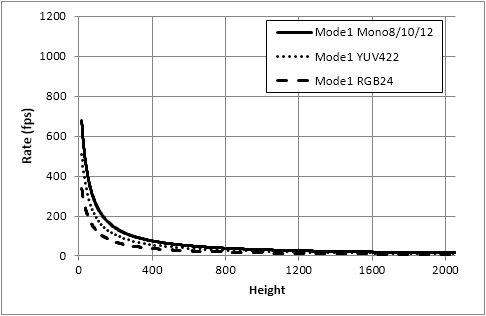

Mode1 Mono8/10/12

Frame Rate 15.66

Mode1 YUV422

Frame Rate 11.75

Mode1 RGB24

Frame Rate 7.84
■XCG-CG240/CG240Cの例

Mode 0

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 1200
OffsetY 0

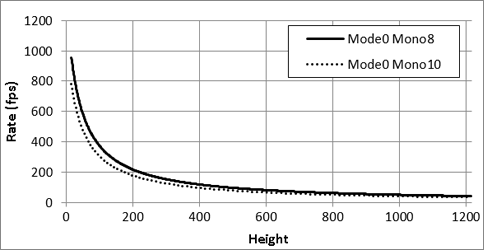

Mode0 Mono8

Frame Rate 41.66

Mode0 Mono10

Frame Rate 33.98

Mode 1

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 1200
OffsetY 0

Mode1 Mono8/10/12

Frame Rate 31.99

Mode1 YUV422

Frame Rate 25.86

Mode1 RGB24

Frame Rate 17.25
■XCG-CG160/CG160Cの例

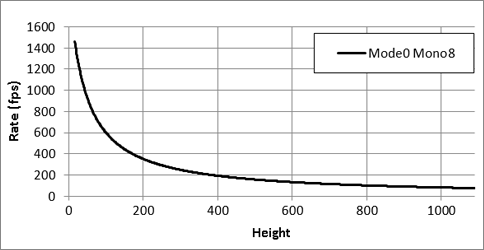

Mode 0

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
  Binning　(1x1) Binning　(2x2)
Height 1088 544
OffsetY 0

Mode0 Mono8　(白黒)

  Binning　(1x1) Binning　(2x2)
Frame Rate 75.09 300.25

Mode0 Mono8　(カラー)

  Binning　(1x1)
Frame Rate 75.09

Mode 1

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
  Binning　(1x1) Binning　(2x2)
Height 1080 544
OffsetY 0

Mode1 Mono8/10/12　(白黒)

  Binning　(1x1) Binning　(2x2)
Frame Rate 50.34 200.08

Mode1 Mono8/10/12　(カラー)

  Binning　(1x1)
Frame Rate 50.34

Mode1 YUV422　(カラー)

  Binning　(1x1)
Frame Rate 37.76

Mode1 RGB24　(カラー)

  Binning　(1x1)
Frame Rate 25.17
■XCG-CG40の例

Mode 0

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 540
OffsetY 0

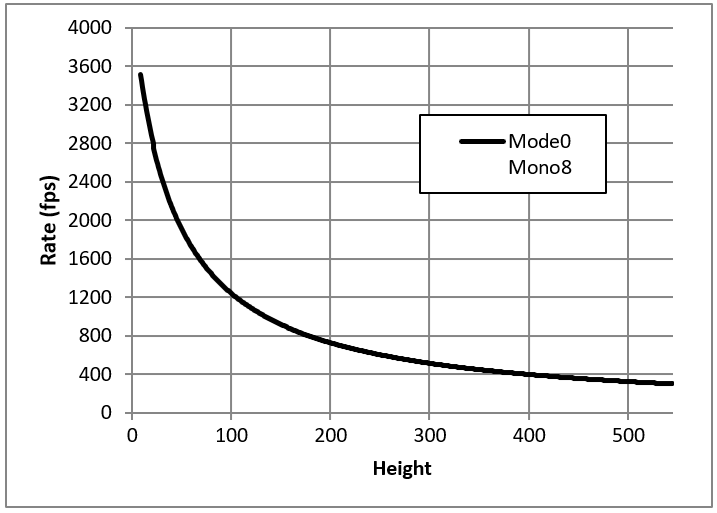

Mode0 Mono8　(白黒)

Frame Rate 302.19

Mode 1

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
Height 540
OffsetY 0

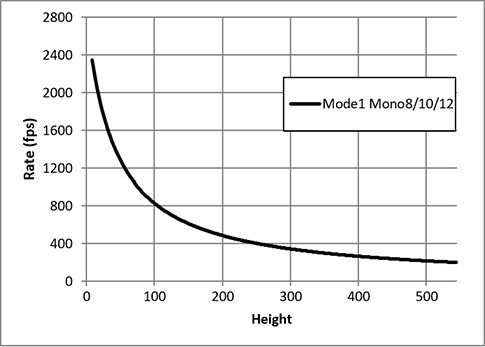

Mode1 Mono8/10/12　(白黒)

Frame Rate 201.46
■XCU-CG160/CG160Cの例

Fast

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
  Binning　(1x1) Binning　(2x2)
Height 1080 540
OffsetY 0

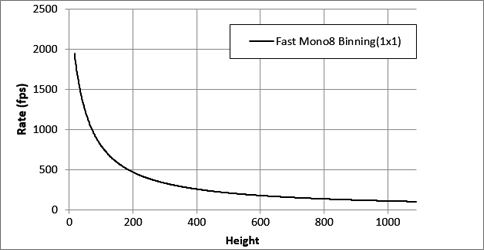

Fast Mono8　(白黒)

  Binning　(1x1) Binning　(2x2)
Frame Rate 100.82 402.39

Fast Mono8　(カラー)

  Binning　(1x1)
Frame Rate 100.82

Normal

映像の切り出す高さ（Height）により、カメラのフレームレートが向上する。 カメラリンクのTap数とカメラ出力のbit数の設定により数値が異なる。
  Binning　(1x1) Binning　(2x2)
Height 1080 540
OffsetY 0

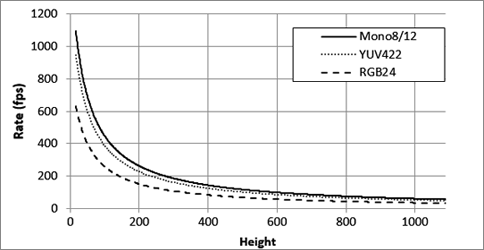

Mono8/12　(白黒)

  Binning　(1x1) Binning　(2x2)
Frame Rate 56.55 204.31

Mono8/12　(カラー)

  Binning　(1x1)
Frame Rate 56.55

YUV422　(カラー)

  Binning　(1x1)
Frame Rate 49.00

RGB24　(カラー)

  Binning　(1x1)
Frame Rate 32.67
