XCL-SG510 / XCL-SG510C（RAWカラー）

Camera Link

通信ロスの少ない、堅牢なシステム構成に適したカメラリンクシリーズ

CMOSセンサー搭載モデル XCL-SGシリーズ

XCL-SGシリーズ

XCL-SGシリーズは、44（W）×44（H）×30（D）mmのコンパクトな筐体サイズ。30㎜の奥行きは装置組込み時の限られたスペースに柔軟に対応します。
XCL-SG1240／SG1240Cは、12.4 Mの高画素・フレームレート20 fps 。
XCL-SG510／SG510Cは、5.1 M・154 fpsの高フレームレート。
Base Configuration（XCL-SG1240／SG1240C）、80 bit Configuration（XCL-SG510／SG510C）の対応により、システム構築時のパフォーマンスに優れ、グローバルシャッターCMOSならではのフレームレート、高感度のニーズにお応えし、多彩な機能をご利用いただけます。

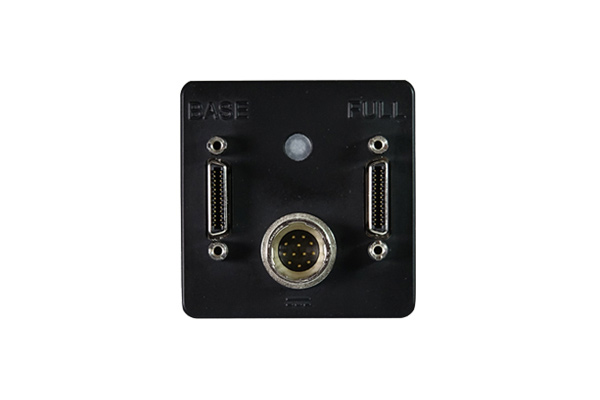

XCL-SG510（白黒）/

XCL-SG510C（カラー）

Cマウント PoCL 白黒モデルカラーモデル近赤外領域対応＊ 5.1M エリアゲインワイドダイナミックレンジフレーム演算

＊XCL-SG510

グローバルシャッターCMOSセンサー搭載により、歪みの無い高速撮像が可能です。
5.1 Mの高解像度と154 fpsの高フレームレートを同時に実現。
ワイドダイナミックレンジ、エリアゲインやフレーム演算など、ソニー独自機能を搭載した高信頼性かつ、高速、高感度のニーズにお応えするCamera Link出力カメラのラインアップです。

MOVIE 製品概要仕様機能紹介接続方法対応ボード関連リンク

MOVIE

Pregius について

※Pregius についてのお問い合わせはこちら

Pregiusは、ソニーグループ（株）またはその関連会社の登録商標または商標です。Pregius（プレジウス）は、ソニーの低ノイズCCD構造を採用し、高画質を実現したアクティブピクセル型CMOSイメージセンサーグローバルシャッター画素技術です。

製品概要

高精細・高速画像取り込み

白黒	カラー	解像度	センサーサイズ	フレームレート	最大出力画素数（H）×（V）
XCL-SG510	XCL-SG510C	2/3型 GS CMOS	5.1 M	16 fps(Base 1tap) 32 fps(Base 2tap) 48 fps(Base 3tap) 64 fps(Medium 4tap) 124 fps(Fulll 8tap) 154 fps(80bit 10tap)	2,448 × 2,048

仕様

インターフェース	Camera Link
カメラ制御	シリアル制御
同期方式	ハードウェアトリガー／ソフトウェアトリガー
ユニーク機能	ワイドダイナミックレンジ、フレーム演算、エリア露光、エリアゲイン、欠陥補正、シェーディング補正、温度読み出し、Look up Table（LUT）、3x3フィルター
レンズマウント	Cマウント
外形寸法（W × H × D）	44 × 44 × 30 mm
質量	約 96 g

高フレームレート

ビット長とカメラリンクタップの組み合わせにより、高フレームレートを選択可能

	カメラリンクタップ　（ピクセルクロック周波数：85MHz時）
ビット長		1	2	3	4	8	10
	8	16 fps	32 fps	48 fps	64 fps	124 fps	154 fps
	10	16 fps	32 fps		64 fps
	12	16 fps	32 fps		64 fps
	16	ワイドダイナミック ON時のみ

機能紹介

画質改善	ワイドダイナッミクレンジ	コントラストが強いシーンにおける階調が失われている明部や暗部の階調を復元
	フレーム演算	最大16枚の映像を加算し平均化する機能 S/N改善、フリッカー状態のキャンセルに有効
	エリア露光	有効画素領域と任意の16個の矩形領域に対して、2通りの露光時間設定が可能
	エリアゲイン	任意の最大16か所に対して0倍から32倍までの個別のゲイン設定が可能
	欠陥補正	出荷後発生する後発白欠陥、高低温時や長秒露光時に増加する白欠陥、黒欠陥を補正
	シェーディング補正	光源の向きやレンズ収差影響による明るさのムラを補正し、フラットな状態にする機能
	Look up Tabel（LUT）	入力信号をさまざまな出力に変換
	3x3フィルター	3×3画素のマトリックス演算を行い、輪郭抽出などの処理を加えた画像出力が可能
画像最適化	イメージフリップ	画像の上下反転、左右反転、180度回転を設定
	ユーザーセット	16パターンのカメラ設定の保存が可能起動時パターンを選択可能
	ビニング	縦横2ピクセル単位でのビニングに対応し画角を変えずにフレームレートの増加と感度が向上＊XCL-SG510 のみ
画抽出	マルチROI	最大有効撮像領域から任意の8か所（最大）＊の矩形領域を含んだ映像の読み出しが可能
	部分読み出し	最大有効撮像領域から1ヶ所の矩形領域の読み出しが可能
	フレームレート変化	部分読み出し時のHEIGHTによって最速フレームレートが変化ビニング機能の組み合わせ可能
トリガー	トリガーレイテンシー	トリガー信号入力から露光開始までの時間短縮
	トリガーレンジ制限	トリガー信号ラインの外乱ノイズなどを除去するノイズフィルター
	トリガー	ハードウェアトリガー、ソフトウェアトリガーに対応
	バルクトリガー	あらかじめユーザーセット（最大16）の設定を覚えさせておき、トリガーに対してユニークな動作をさせる機能
	シーケンシャルトリガー	トリガーを入れるたびに順次ユーザーセットを呼び出して駆動するモード
	バーストトリガー	露光回数、露光間隔、露光時間を指定し、トリガーのタイミングを起点として連続して撮影を行う機能
その他	温度読み出し	カメラ内部の温度を読み出す機能
	パルス出力	外部機器のPWMコントロールを想定し、任意のクロック周波数を出力できる機能
	近赤外領域高感度	波長帯域に感度があるカメラでの撮影により暗視下の環境での画像取得が可能＊XCL-SG510 のみ

グローバルシャッターCMOSセンサー搭載
デジタルカメラの機能詳細 Camera Link 製品別機能比較表を見る

	製品名	XCL- SG1240	XCL- SG1240C	XCL- SG510	XCL- SG510C	XCL- CG510	XCL- CG510C	XCL- CG160	XCL- CG160C
利用目的	白黒／カラー	白黒	RAWカラー	白黒	RAWカラー	白黒	カラー	白黒	カラー
	画サイズ	12.4 M		5.1 M				1.6 M
	センサーサイズ	1.1 型 (IMX304)	1.1 型 (IMX304)	2/3 型 (IMX250)	2/3 型 (IMX250)	2/3 型 (IMX264)	2/3 型 (IMX264)	1/2.9 型 (IMX273)	1/2.9 型 (IMX273)
	最大フレームレート	20 fps(Base, 8 bit, 3tap, Mono/Raw)		154 fps(80 bit(DECA), 8 bit, 10tap, Mono/Raw)		35 fps (Base, 8 bit, 3tap, Mono/Raw)		127 fps (Base, 8 bit, 3tap)
画質改善	エリアゲイン	●	●	●	●	●	●	●	●
	欠陥補正	●	●	●	●	●	●	●	●
	LUT (Look up Table)	●	●	●	●	●	●	●	●
	3x3フィルター	●	●	●	●	●	●	●	●
	ワイドダイナミックレンジ			●	●
	フレーム演算			●	●
	エリア露光			●	●
	シェーディング補正	●	●	●	●	●	●	●	●
画像最適化	イメージフリップ	●	●	●	●	●	●	●	●
	ユーザーセット	●	●	●	●	●	●	●	●
	フレームレート制御	●	●	●	●	●	●	●	●
	ビニング	●		●		●		●
	間引き							●	●
	クォーターモード
画抽出	部分読み出し	●	●	●	●	●	●	●	●
	マルチROI			●	●			●	●
	フレームレート変化	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る
トリガー	トリガーレイテンシー	●	●	●	●	●	●	●	●
	トリガーレンジ制限	●	●	●	●	●	●	●	●
	トリガー（フリーラン）	●	●	●	●	●	●	●	●
	バーストトリガー	●	●	●	●	●	●	●	●
	バルクトリガー			●	●	●	●
	シーケンシャルトリガー			●	●	●	●
	フリーセットシーケンス
同期	IEEE1588準拠
帯域制御	メモリーショット
帯域制御	出力タイミング制御
その他	温度読み出し	●	●	●	●	●	●	●	●
	パルス出力	●	●	●	●	●	●	●	●
	近赤外領域高感度	●		●		●		●

接続方法

PoCL接続

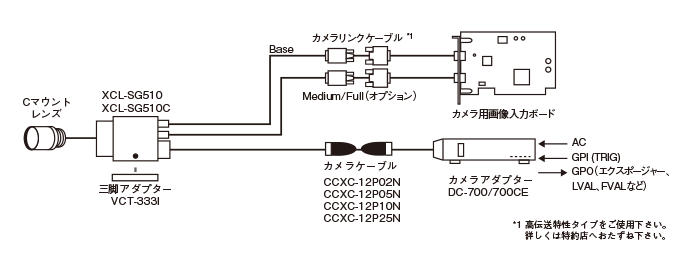

①カメラにレンズを装着する。➁カメラに必要に応じ3脚アダプター（VCT-333I)を装着する。③カメラリンクケーブル＊でカメラとカメラ用画像入力ボードを接続する。この際ケーブルは、Base コンフィギュレーションの場合は1 本、Medium コンフィギュレーション以上の場合は2 本必要となる。＊カメラリンクケーブルは高伝送特性タイプをご使用ください。詳しくは特約店へおたずねください。

DC12V接続

対応ボード＊2024年7月現在
ボードメーカーとの確認が取れ次第、順次追加していきます。

Matrox / キヤノンITソリューションズ（総代理店）
接続ボード一覧＜順不同＞	PoCL	Base			Medium	Full
		1Tap	2Tap	3Tap	4Tap	8Tap	10Tap
		8/10/12bit	8/10/12bit	8bit	8/10/12bit	8bit	8bit
RAD EV 5M CL DB	○	○	○	○	-	-	-
RAD EV 1G CL SF	○	○	○	○	○	○	×
RAD EV 5M CL SF	○	○	○	○	○	○	×
RAP 4G CL DB P325	○	○	○	○	-	-	-
RAP 4G CL SF P325	○	○	○	○	○	○	×
アバールデータ ※カメラの全機能を使用する場合、Base/Full の2portによる電源供給（PoCL)もしくは、DC入力をご検討ください。
APX-3302	○	○	○	○	-	-	-
APX-3307	○	○	○	○	-	-	-
APX-3323	○	○	○	○	○	○※2	○※1※2
APX-3324A	○	○	○	○	-	-	-
APX-3326A	○	○	○	○	○	○※2	○※2
APX-3327	○	○	○	○	○	○※2	○※2
ASB-1300シリーズ	○	○	○	○	○	○※2	○※2
エデックリンセイシステム
EDCap-CLeH	○※3	○	○	○	○	○	○
EDCap-CLe	○※3	○	○	○	○	○	○
EDCap-CL	○※4	○	○	○	○	○	○
MUCap-HD2e	○※3	○	○	○	○	-	-
マイクロ・テクニカ
MTPEX-SL	○	○※5	○※5	-	-	-	-
MTPEX-XL	○	○※5	○※5	-	○※5	○※5	○※5※6
MTPEX-FL2	○	○	○	-	○	○	-
MTPEX-QL2	○	○	○	-	-	-	-
MTPEX-DL2	○	○	○	-	-	-	-
ファースト
FVC07CLBa	○	○※7	○※7	-	-	-	-
FVC07CLMF	-	-	-	-	-	○	○
Euresys
Grablink Full XR	○	○	○	○	○	○	○
Grablink Full	○	○	○	○	○	○	○
Grablink DualBase	○	○	○	○	-	-	-
Grablink Base	○	○	○	○	-	-	-

「○」 = 対応、「 - 」 = 非対応、「×」 = 画出し不可
※1 APX-3323を10Tapにて使用する場合、ボードのPCの取付けに制限があります。
※2 8Tap、10Tap使用時に、カメラ映像のサイズが制限されます。カメラ側を切り替えてください。
　 8Tap時 2432ｘ2048、10Tap時 2400ｘ2048
※3 Safe powerによる自動判別です。
※4 ジャンパーソケットによる手動切替です。
※5 出力画素は、32の倍数である必要があります。（10Tap時は水平幅2400画素）
※6 PCの性能により正常に取り込めない場合があります。（PCI-Express ペイロードサイズは256byte以上必要です）
※7 8bit出力のみ対応しております。

Matrox / キヤノンITソリューションズ（総代理店）
接続ボード一覧＜順不同＞	PoCL	Base			Medium	Full
		1Tap	2Tap	3Tap	4Tap	8Tap	10Tap
		8/10/12bit	8/10/12bit	8bit	8/10/12bit	8bit	8bit
RAD EV 5M CL DB	○	○	○	○	-	-	-
RAD EV 1G CL SF	○	○	○	○	○	○	×
RAD EV 5M CL SF	○	○	○	○	○	○	×
RAP 4G CL DB P325	○	○	○	○	-	-	-
RAP 4G CL SF P325	○	○	○	○	○	○	×
アバールデータ ※カメラの全機能を使用する場合、Base/Full の2portによる電源供給（PoCL)もしくは、DC入力をご検討ください。
APX-3302	○	○	○	○	-	-	-
APX-3307	○	○	○	○	-	-	-
APX-3323	○	○	○	○	○	○※2	○※1※2
APX-3324A	○	○	○	○	-	-	-
APX-3326A	○	○	○	○	○	○※2	○※2
APX-3327	○	○	○	○	○	○※2	○※2
ASB-1300シリーズ	○	○	○	○	○	○※2	○※2
エデックリンセイシステム
EDCap-CLeH	○※3	○	○	○	○	○	○
EDCap-CLe	○※3	○	○	○	○	○	○
EDCap-CL	○※4	○	○	○	○	○	○
MUCap-HD2e	○※3	○	○	○	○	-	-
マイクロ・テクニカ
MTPEX-SL	○	○※5※7	○※5※7	-	-	-	-
MTPEX-XL	○	○※5※7	○※5※7	-	○※5※7	○※5	○※5※6
MTPEX-FL2	○	○※7	○※7	-	○※7	○	-
MTPEX-QL2	○	○※7	○※7	-	-	-	-
MTPEX-DL2	○	○※7	○※7	-	-	-	-
ファースト
FVC07CLBa	○	○※8	○※8	-	-	-	-
FVC07CLMF	-	-	-	-	-	○	○
Euresys
Grablink Full XR	○	○	○	○	○	○	○
Grablink Full	-	○	○	○	○	○	○
Grablink DualBase	○	○	○	○	-	-	-
Grablink Base	○	○	○	○	-	-	-

「○」 = 対応、「 - 」 = 非対応、「×」 = 画出し不可
※1 APX-3323を10Tapにて使用する場合、ボードのPCの取付けに制限があります。
※2 8Tap、10Tap使用時に、カメラ映像のサイズが制限されます。カメラ側を切り替えてください。
　　8Tap時 2432ｘ2048、10Tap時 2400ｘ2048
※3 Safe powerによる自動判別です。
※4 ジャンパーソケットによる手動切替です。
※5 出力画素は、32の倍数である必要があります。（10Tap時は水平幅2400画素）
※6 PCの性能により正常に取り込めない場合があります。（PCI-Express ペイロードサイズは256byte以上必要です）
※7 10/12bitのBayerカラー映像（Raw映像）の場合、仕様上制限があります。使用前にメーカーへ問い合わせください。
※8 8bit出力のみ対応しております。

カタログダウンロードマニュアルダウンロードソフトウェアダウンロード
