GS CMOSセンサー搭載モデル XCL-SGシリーズ

XCL-SGシリーズ

XCL-SGシリーズは、44（W）×44（H）×30（D）mmのコンパクトな筐体サイズ。30㎜の奥行きは装置組込み時の限られたスペースに柔軟に対応します。
XCL-SG1240／SG1240Cは、12.4 Mの高画素・フレームレート20 fps。
XCL-SG510／SG510Cは、5.1 M ・ 154 fpsの高フレームレート。
Base Configuration（XCL-SG1240／SG1240C）、80 bit Configuration（XCL-SG510／SG510C）の対応により、システム構築時のパフォーマンスに優れ、グローバルシャッターCMOSならではのフレームレート、高感度のニーズにお応えし、多彩な機能をご利用いただけます。

XCL-SG1240（白黒）/

XCL-SG1240C（RAWカラー）

Cマウント PoCL 白黒モデル RAWカラーモデル近赤外領域対応＊ 12.4 M エリアゲイン欠陥補正シェーディング補正

＊XCL-SG1240

カメラリンクインターフェース・ 12.4 Mの高画素・高フレームレート20 fps を実現。
奥行き30 ㎜のコンパクトサイズでマシンビジョンなど、装置組込み時の限られたスペースにも柔軟に対応します。
また、Base Configuration, PoCL対応により、システム構築時のパフォーマンスに優れ、グローバルシャッターCMOSならではの高速、高感度のニーズにお応えし、多彩な機能をご利用いただけます。

●欠陥補正
画素欠陥の補正可能数が多く、欠陥を低減した高画質を実現後発白点にも対応し、経年変化による画素欠陥も補正可能。

	XCL-SG1240 XCL-SG1240C	XCL-SG510 XCL-SG510C	XCL-CG510 XCL-CG510C
補正数（上限）	8184個	2040個	2047個

高ゲイン、高温下では欠陥がより目立ちますので、それらを補正する為には、より多くの補正個数が必要となります。
XCLシリーズには欠陥補正に充分な補正個数があります。

●シェーディング補正
高画素を活かす広角撮影に有効なシェーディング補正機能を搭載。

機能一覧はこちら

MOVIE 製品概要仕様機能紹介高フレームレート接続方法対応ボード関連リンク

MOVIE

Pregius について

※Pregius についてのお問い合わせはこちら

Pregiusは、ソニーグループ（株）またはその関連会社の登録商標または商標です。Pregius（プレジウス）は、ソニーの低ノイズCCD構造を採用し、高画質を実現したアクティブピクセル型CMOSイメージセンサーグローバルシャッター画素技術です。

製品概要

高精細・高速画像取り込み

白黒	カラー	センサーサイズ	フレームレート	最大出力画素数（H）×（V）
XCL-SG1240	XCL-SG1240C	1.1型 GS CMOS	6 fps（Base, 8bit,　1tap, Mono/Raw） 13 fps（Base, 8bit, 2tap, Mono/Raw） 20 fps（Base, 8bit, 3tap, Mono/Raw）	4,112 × 3,008

高フレームレート

Base Configration 3tapに対応します。

		カメラリンクタップ　（ピクセルクロック周波数：85MHz時）
		1	2	3
ビット長	8	6 fps	13 fps	20 fps
	10	6 fps	13 fps
	12	6 fps	13 fps

仕様

インターフェース	Camera Link
カメラ制御	シリアル制御
同期方式	ハードウェアトリガー／ソフトウェアトリガー
ユニーク機能	エリアゲイン、欠陥補正、シェーディング補正、温度読み出し、Look up Table（LUT）、3x3フィルター
レンズマウント	Cマウント
外形寸法（W × H × D）	44 × 44 × 30 mm
質量	約 96 g

機能紹介

画質改善	エリアゲイン	任意の最大16か所に対して0倍から32倍までの個別のゲイン設定が可能
	欠陥補正	出荷後発生する後発白欠陥、高低温時や長秒露光時に増加する白欠陥、黒欠陥を補正
	シェーディング補正	光源の向きやレンズ収差影響による明るさのムラを補正し、フラットな状態にする機能
	Look up Table（LUT）	入力信号をさまざまな出力に変換
	3x3フィルター	3×3画素のマトリックス演算を行い、輪郭抽出などの処理を加えた画像出力が可能
画像最適化	イメージフリップ	画像の上下反転、左右反転、180度回転を設定
	ユーザーセット	16パターンのカメラ設定の保存が可能起動時パターンを選択可能
	ビニング	縦横2ピクセル単位でのビニングに対応し画角を変えずにフレームレートの増加と感度が向上 ※XCL-SG1240のみ
画抽出	部分読み出し	最大有効撮像領域から1ヶ所の矩形領域の読み出しが可能
画抽出	フレームレート変化	部分読み出し時のHEIGHTによって最速フレームレートが変化ビニング機能の組み合わせ可能
トリガー	トリガーレイテンシー	トリガー信号入力から露光開始までの時間短縮
	トリガーレンジ制限	トリガー信号ラインの外乱ノイズなどを除去するノイズフィルター
	トリガー（フリーラン）	ハードウェアトリガー、ソフトウェアトリガーに対応
	バーストトリガー	露光回数、露光間隔、露光時間を指定し、トリガーのタイミングを起点として連続して撮影を行う機能
その他	温度読み出し	カメラ内部の温度を読み出す機能
	パルス出力	外部機器のPWMコントロールを想定し、任意のクロック周波数を出力できる機能
	近赤外領域高感度	波長帯域に感度があるカメラでの撮影により暗視下の環境での画像取得が可能 ※XCL-SG1240のみ

グローバルシャッターCMOSセンサー搭載
デジタルカメラの機能詳細 Camera Link 製品別機能比較表を見る

	製品名	XCL- SG1240	XCL- SG1240C	XCL- SG510	XCL- SG510C	XCL- CG510	XCL- CG510C	XCL- CG160	XCL- CG160C
利用目的	白黒／カラー	白黒	RAWカラー	白黒	RAWカラー	白黒	カラー	白黒	カラー
	画サイズ	12.4 M		5.1 M				1.6 M
	センサーサイズ	1.1 型 (IMX304)	1.1 型 (IMX304)	2/3 型 (IMX250)	2/3 型 (IMX250)	2/3 型 (IMX264)	2/3 型 (IMX264)	1/2.9 型 (IMX273)	1/2.9 型 (IMX273)
	最大フレームレート	20 fps(Base, 8 bit, 3tap, Mono/Raw)		154 fps(80 bit(DECA), 8 bit, 10tap, Mono/Raw)		35 fps (Base, 8 bit, 3tap, Mono/Raw)		127 fps (Base, 8 bit, 3tap)
画質改善	エリアゲイン	●	●	●	●	●	●	●	●
	欠陥補正	●	●	●	●	●	●	●	●
	LUT (Look up Table)	●	●	●	●	●	●	●	●
	3x3フィルター	●	●	●	●	●	●	●	●
	ワイドダイナミックレンジ			●	●
	フレーム演算			●	●
	エリア露光			●	●
	シェーディング補正	●	●	●	●	●	●	●	●
画像最適化	イメージフリップ	●	●	●	●	●	●	●	●
	ユーザーセット	●	●	●	●	●	●	●	●
	フレームレート制御	●	●	●	●	●	●	●	●
	ビニング	●		●		●		●
	間引き							●	●
	クォーターモード
画抽出	部分読み出し	●	●	●	●	●	●	●	●
	マルチROI			●	●			●	●
	フレームレート変化	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る
トリガー	トリガーレイテンシー	●	●	●	●	●	●	●	●
	トリガーレンジ制限	●	●	●	●	●	●	●	●
	トリガー（フリーラン）	●	●	●	●	●	●	●	●
	バーストトリガー	●	●	●	●	●	●	●	●
	バルクトリガー			●	●	●	●
	シーケンシャルトリガー			●	●	●	●
	フリーセットシーケンス
同期	IEEE1588準拠
帯域制御	メモリーショット
帯域制御	出力タイミング制御
その他	温度読み出し	●	●	●	●	●	●	●	●
	パルス出力	●	●	●	●	●	●	●	●
	近赤外領域高感度	●		●		●		●

接続方法

PoCL接続

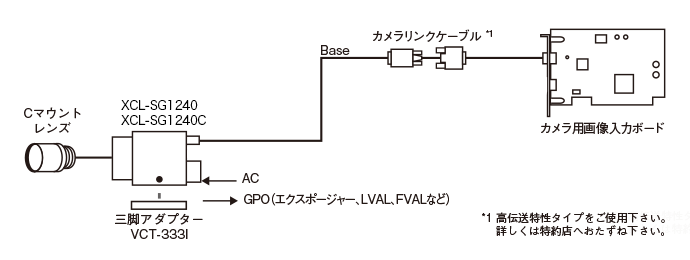

①カメラにレンズを装着する。➁カメラに必要に応じ3脚アダプター（VCT-333I)を装着する。③カメラリンクケーブルでカメラとカメラ用画像入力ボード接続をする。カメラリンクケーブルは高伝送特性タイプをご使用ください。詳しくは特約店へおたずねください。

DC12V接続

①カメラにレンズを装着する。➁カメラに必要に応じ3脚アダプター（VCT-333I)を装着する。③カメラリンクケーブルでカメラとカメラ用画像入力ボードを接続する。④カメラケーブル(CCXC-12P02N/-05N/-10N/-25N)でカメラとカメラアダブター（DC-700/DC700CE)を接続するカメラリンクケーブルは高伝送特性タイプをご使用ください。詳しくは特約店へおたずねください。

対応ボード＊2024年7月現在
ボードメーカーとの確認が取れ次第、順次追加していきます。

アバールデータ
接続ボード一覧＜順不同＞	PoCL	Base
		1Tap	2Tap	3Tap
		8/10/12bit	8/10/12bit	8bit
APX-3302	○	○	○	○^＊1
APX-3307	○	○	○	○^＊1
APX-3323	○	○	○	○^＊1
APX-3324A	○	○	○	○^＊1
APX-3326A	○	○	○	○^＊1
APX-3327	○	○	○	○^＊1
ASB-1302シリーズ	○	○	○	○^＊1
ASB-1323シリーズ	○	○	○	○^＊1
Euresys
Grablink Full XR	○	○	○	○
Grablink Full	-	○	○	○
Grablink DualBase	○	○	○	○
Grablink Base	○	○	○	○
マイクロ・テクニカ
MTPEX-SL	○	○^＊2	○^＊2	○^＊4
MTPEX-XL	○	○^＊2	○^＊2	○^＊4
MTPEX-FL2	○	○^＊5	○^＊5	○^＊5
Matrox / キヤノンITソリューションズ（総代理店）
RAD EV 5M CL DB	○	○	○	○
RAP 4G CL DB P325	○	○	○	○

「○」 = 対応、「 - 」 = 非対応
※1 Xサイズが4080になります
※2 出力画素は、32の倍数である必要があります。
※3 10/12bitのBayerカラー映像（Raw映像）の場合、仕様上制限があります。使用前にメーカーへお問い合わせください。
※4 開発中。対応時期に関してはメーカーへお問い合わせください。
※5 使用前にメーカーへお問い合わせください。

アバールデータ
接続ボード一覧＜順不同＞	PoCL	Base
		1Tap	2Tap	3Tap
		8/10/12bit	8/10/12bit	8bit
APX-3302	○	○	○	○^＊1
APX-3307	○	○	○	○^＊1
APX-3323	○	○	○	○^＊1
APX-3324A	○	○	○	○^＊1
APX-3326A	○	○	○	○^＊1
APX-3327	○	○	○	○^＊1
ASB-1302シリーズ	○	○	○	○^＊1
ASB-1323シリーズ	○	○	○	○^＊1
Euresys
Grablink Full XR	○	○	○	○
Grablink Full	-	○	○	○
Grablink DualBase	○	○	○	○
Grablink Base	○	○	○	○
マイクロ・テクニカ
MTPEX-SL	○	○^＊2^＊3	○^＊2^＊3	○^＊4
MTPEX-XL	○	○^＊2^＊3	○^＊2^＊3	○^＊4
MTPEX-FL2	○	○^＊5	○^＊5	○^＊5
Matrox / キヤノンITソリューションズ（総代理店）
RAD EV 5M CL DB	○	○	○	○
RAP 4G CL DB P325	○	○	○	○
